38.

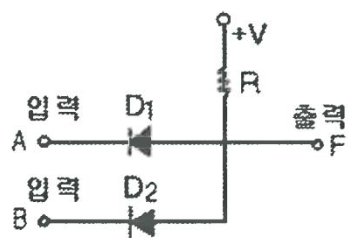

그림과 같은 다이오드 논리회로의 명칭은?

① NOT 회로

② AND 회로

③ OR 회로

④ NAND 회로

핵심 해설

그림의 회로는 입력 중 하나라도 낮으면 해당 다이오드가 도통하여 출력이 낮아지고, 두 입력이 모두 높을 때만 출력이 높아지는 구조입니다. 양논리 기준으로 AND 회로에 해당합니다.

학습 포인트

이 문항은 다이오드와 풀업저항으로 구성된 논리회로의 동작을 판별하는 문제입니다. 소방전기 제어회로에서는 다이오드 논리와 접점 논리를 이용하여 신호 조건을 결합하므로 입력과 출력의 관계를 해석할 수 있어야 합니다.

선지별 해설

출력 P는 저항 R을 통해 +V로 끌어올려지는 풀업 구조입니다.
입력 A 또는 B 중 하나가 낮으면 다이오드가 도통하여 출력이 낮아집니다.
두 입력이 모두 높을 때만 출력이 높으므로 AND 회로이며 최종 답은 ②입니다.
① [X] NOT 회로는 하나의 입력을 반전하는 회로이므로 두 입력 A, B가 결합된 그림과 맞지 않습니다.
② [O] AND 회로는 두 입력이 모두 참일 때 출력이 참이 되는 회로이며, 그림의 다이오드 풀업 구조와 일치합니다.
③ [X] OR 회로는 입력 중 하나만 참이어도 출력이 참이어야 하지만, 그림은 낮은 입력 하나가 출력을 낮추는 구조입니다.
④ [X] NAND 회로는 AND의 반전 출력이므로 두 입력이 모두 참일 때 출력이 낮아지는 회로입니다. 그림의 양논리 동작과 다릅니다.

암기 팁

다이오드 논리에서 풀업저항이 있고 입력이 낮을 때 출력이 끌려 내려가면 AND 동작을 떠올리시면 좋습니다.

맞춤 꼼수

입력 하나라도 0이면 출력이 0, 모두 1일 때만 출력이 1이라는 동작표를 머릿속에 그리면 AND 회로로 빠르게 판단하실 수 있습니다.
