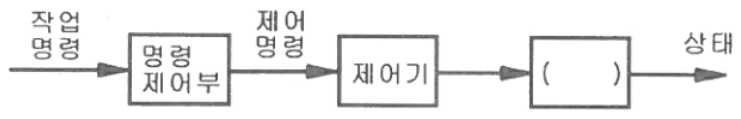

시퀀스 제어계의 신호전달 계통도이다. 빈칸에 들어갈 알맞은 내용은?

통계 수집 중 · 0회 풀이

① 제어대상

② 제어장치

③ 제어요소

④ 제어량

핵심 해설

그림의 빈칸은 제어기 다음에 위치하여 최종 상태를 만드는 설비이므로 제어대상이 들어갑니다.

학습 포인트

이 문항은 시퀀스 제어계의 신호 전달 구성을 평가합니다. 명령제어부와 제어기를 거친 신호는 실제 설비인 제어대상에 작용하고, 그 결과가 상태로 나타납니다. 이러한 지식은 소방전기일반 분야에서 위험물 판별, 설비 설계, 점검 또는 법정 기준 적용을 정확히 수행하는 데 필요합니다.

선지별 해설

문제의 핵심 단서는 시퀀스 제어계의 신호 전달 구성입니다. 명령제어부와 제어기를 거친 신호는 실제 설비인 제어대상에 작용하고, 그 결과가 상태로 나타납니다.
답안표의 선택지 ① ‘제어대상’은 이 기준과 연결됩니다. 그림의 빈칸은 제어기 다음에 위치하여 최종 상태를 만드는 설비이므로 제어대상이 들어갑니다.
따라서 답은 ①입니다. 제어장치는 앞단의 명령제어부·제어기와 중복되고, 제어요소·제어량은 계통도 위치상 상태 출력 직전의 설비 명칭과 맞지 않습니다.
① [O] 제어대상은/는 문제의 요구와 일치합니다. 그림의 빈칸은 제어기 다음에 위치하여 최종 상태를 만드는 설비이므로 제어대상이 들어갑니다.
② [X] 제어장치은/는 계산값·정의·분류와 일치하지 않습니다. 제어장치는 앞단의 명령제어부·제어기와 중복되고, 제어요소·제어량은 계통도 위치상 상태 출력 직전의 설비 명칭과 맞지 않습니다.
③ [X] 제어요소은/는 계산값·정의·분류와 일치하지 않습니다. 제어장치는 앞단의 명령제어부·제어기와 중복되고, 제어요소·제어량은 계통도 위치상 상태 출력 직전의 설비 명칭과 맞지 않습니다.
④ [X] 제어량은/는 계산값·정의·분류와 일치하지 않습니다. 제어장치는 앞단의 명령제어부·제어기와 중복되고, 제어요소·제어량은 계통도 위치상 상태 출력 직전의 설비 명칭과 맞지 않습니다.

암기 팁

시퀀스 제어계의 신호 전달 구성 문제에서는 '제어대상'와 연결되는 기준을 함께 기억하시면 좋습니다. 특히 명령제어부와 제어기를 거친 신호는 실제 설비인 제어대상에 작용하고, 그 결과가 상태로 나타납니다.라는 점을 실제 설비 점검이나 법규 적용 상황과 연결하여 정리하시면 유사 문항을 안정적으로 판별하실 수 있습니다.

맞춤 꼼수

보기에서 ‘제어대상’라는 단서가 보이면 시퀀스 제어계의 신호 전달 구성의 기준과 먼저 대조하시는 것이 좋습니다. 제어장치는 앞단의 명령제어부·제어기와 중복되고, 제어요소·제어량은 계통도 위치상 상태 출력 직전의 설비 명칭과 맞지 않습니다.

AI로 작성된 해설입니다.
