38.

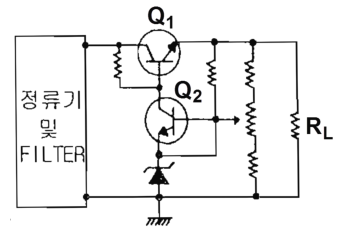

그림과 같은 트랜지스터를 사용한 정전압회로에서 Q1의 역할로서 옳은 것은?

① 증폭용

② 비교부용

③ 제어용

④ 기준부용

핵심 해설

그림에서 Q1은 부하 \(R_L\)로 흐르는 전류 경로에 놓여 출력 전압을 조정하는 직렬 제어 트랜지스터 역할을 합니다. 기준 전압은 제너 다이오드 쪽, 비교 기능은 다른 트랜지스터 부분과 연결됩니다.

학습 포인트

이 문항은 트랜지스터식 정전압회로에서 각 소자의 기능을 식별하는 문제입니다. 직류 전원장치의 출력 안정화에서는 기준전압, 비교부, 제어요소가 구분되며, Q1처럼 부하와 직렬로 놓인 소자는 출력 전압을 제어하는 역할을 합니다.

선지별 해설

그림에는 정류기 및 필터 이후 트랜지스터 Q1, Q2, 제너 다이오드, 부하 \(R_L\)가 배치되어 있습니다.
Q1은 부하 전류가 흐르는 주 경로에서 출력 전압을 조절하는 패스 트랜지스터입니다.
따라서 Q1의 역할은 제어용이며 최종 답은 ③입니다.
① [X] Q1이 신호를 크게 만드는 증폭 전용으로 사용된다고 보기보다는 출력 전압을 직접 조절하는 패스 소자에 해당합니다.
② [X] 비교부 기능은 기준전압과 출력 검출 전압을 비교하는 소자 쪽에 해당하며, Q1의 주된 역할과 다릅니다.
③ [O] Q1은 부하로 공급되는 전류를 조절하여 정전압을 유지하는 제어용 트랜지스터입니다.
④ [X] 기준부는 일반적으로 제너 다이오드 등 기준전압을 만드는 부분에 해당하므로 Q1과 구별됩니다.

암기 팁

정전압회로에서 제너 다이오드는 기준, 비교 트랜지스터는 오차 검출, 직렬 패스 트랜지스터는 제어로 구분하시면 좋습니다.

맞춤 꼼수

Q1이 부하 \(R_L\)와 전원 사이의 주 전류 경로에 있으면 ‘제어용’ 패스 트랜지스터로 판단하십시오.
