36.

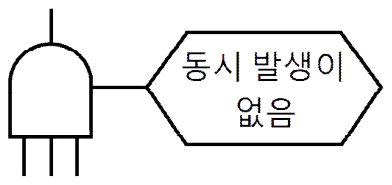

FT도에서 사용하는 기호 중 다음 그림과 같이 OR 게이트이지만 2개 또는 그 이상의 입력이 동시에 존재할 때 출력이 생기지 않는 경우 사용하는 것은?

통계 수집 중 · 0회 풀이

동시 발생이 없음

① 부정 OR 게이트

② 배타적 OR 게이트

③ 억제 게이트

④ 조합 OR 게이트

핵심 해설

정답은 ②이다. 두 개 이상의 입력이 동시에 발생하면 출력되지 않고 입력 중 하나만 발생할 때 출력되는 OR 논리는 배타적 OR 게이트이다.

선지별 해설

배타적 OR(XOR) 게이트는 여러 입력 중 하나만 참일 때 출력이 발생하고 둘 이상이 동시에 참이면 출력이 발생하지 않는다.
일반 OR 게이트와 달리 동시입력을 배제하는 조건을 가진다.
① [X] 부정 OR 게이트는 OR 결과를 부정하는 NOR 논리로서 동시입력 배제 조건을 뜻하지 않는다.
② [O] 배타적 OR 게이트는 입력 중 하나만 존재할 때 출력되며 동시입력에서는 출력되지 않는다.
③ [X] 억제 게이트는 조건사상이 성립할 때 특정 입력이 출력으로 전달되는 조건부 게이트이다.
④ [X] 조합 OR 게이트는 제시된 동시입력 배제 논리의 명칭이 아니다.

핵심 정리

XOR: 하나의 입력만 발생할 때 출력
둘 이상의 입력이 동시에 발생하면 출력이 없다.

최종 결론

제시된 논리는 배타적 OR 게이트이므로 정답은 ②이다.
