78.

개폐조작 시 안전절차에 따른 차단 순서와 투입 순서로 가장 올바른 것은?

통계 수집 중 · 0회 풀이

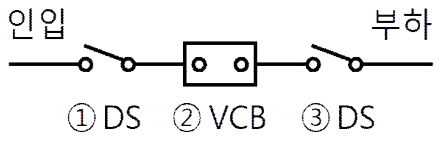

인입

① DS

② VCB

③ DS

부하

① 차단 →→, 투입 →→

② 차단 →→, 투입 →→

③ 차단 →→, 투입 →→

④ 차단 →→, 투입 →→

핵심 해설

정답은 ④이다. 차단 시에는 먼저 차단기 VCB(②)를 개방한 후 부하측 DS(③), 전원측 DS(①) 순으로 조작하며, 투입은 부하측 DS(③), 전원측 DS(①), VCB(②) 순으로 한다.

선지별 해설

단로기(DS)는 부하전류를 개폐하는 장치가 아니므로 전류가 흐르는 상태에서 먼저 조작해서는 안 된다.
차단 시에는 VCB를 먼저 개방한 뒤 부하측 DS와 전원측 DS를 순서대로 개방하고, 투입 시에는 반대 절차로 VCB를 마지막에 투입한다.
① [X] 차단 시에는 ②→③→① 순으로 조작해야 하므로 ②→①→③은 옳지 않다.
② [X] 차단 순서는 맞지만 투입 순서가 ③→①→②가 아니므로 옳지 않다.
③ [X] 차단 순서와 투입 순서가 모두 기준과 다르다.
④ [O] 차단 ②→③→①, 투입 ③→①→②의 순서로 조작하므로 옳다.

핵심 정리

차단: VCB(②) → 부하측 DS(③) → 전원측 DS(①).
투입: 부하측 DS(③) → 전원측 DS(①) → VCB(②).

최종 결론

제시된 회로의 안전한 개폐조작 순서에 해당하는 것은 ④이므로 정답은 ④이다.
