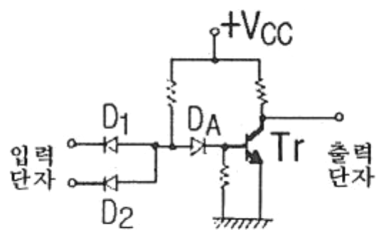

그림과 같은 무접점회로는 어떤 논리회로인가?

통계 수집 중 · 0회 풀이

① NOR

② OR

③ NAND

④ AND

핵심 해설

정답은 ③입니다. 그림의 다이오드 입력부와 트랜지스터 출력 반전 구조는 입력 조건에 대해 AND 결과를 반전하는 NAND 논리로 해석됩니다. 결정적 단서는 NAND입니다.

학습 포인트

이 문항은 다이오드-트랜지스터 무접점 논리회로을 평가합니다. 그림의 다이오드 입력부와 트랜지스터 출력 반전 구조는 입력 조건에 대해 AND 결과를 반전하는 NAND 논리로 해석됩니다. 이러한 지식은 무접점 논리회로는 자동화재탐지설비와 제어반의 신호논리 판별에 활용될 수 있습니다.

선지별 해설

문제의 단서는 다이오드-트랜지스터 무접점 논리회로에 관한 용어·분류·대상을 식별하도록 구성되어 있습니다.
적용 기준은 다음과 같습니다. 그림의 다이오드 입력부와 트랜지스터 출력 반전 구조는 입력 조건에 대해 AND 결과를 반전하는 NAND 논리로 해석됩니다.
이 기준과 선택지를 대조하면 NAND가 가장 적합합니다.
따라서 최종 답은 ③입니다.
① [X] 이 선택지는 “NOR”이지만, 그림의 다이오드 입력부와 트랜지스터 출력 반전 구조는 입력 조건에 대해 AND 결과를 반전하는 NAND 논리로 해석됩니다. 따라서 문제의 단서가 요구하는 NAND와 다릅니다.
② [X] 이 선택지는 “OR”이지만, 그림의 다이오드 입력부와 트랜지스터 출력 반전 구조는 입력 조건에 대해 AND 결과를 반전하는 NAND 논리로 해석됩니다. 따라서 문제의 단서가 요구하는 NAND와 다릅니다.
③ [O] 이 선택지는 “NAND”로서, 그림의 다이오드 입력부와 트랜지스터 출력 반전 구조는 입력 조건에 대해 AND 결과를 반전하는 NAND 논리로 해석됩니다. 문제의 단서가 요구하는 NAND와 일치합니다.
④ [X] 이 선택지는 “AND”이지만, 그림의 다이오드 입력부와 트랜지스터 출력 반전 구조는 입력 조건에 대해 AND 결과를 반전하는 NAND 논리로 해석됩니다. 따라서 문제의 단서가 요구하는 NAND와 다릅니다.

암기 팁

트랜지스터가 출력에서 반전 역할을 하면 단순 AND/OR보다 NAND/NOR 여부를 함께 검토하시면 좋습니다.

맞춤 꼼수

다이오드 입력회로 뒤에 트랜지스터 반전 출력이 붙어 있으면 ‘반전된 논리’인지 먼저 확인하시는 것이 빠릅니다.
