34.

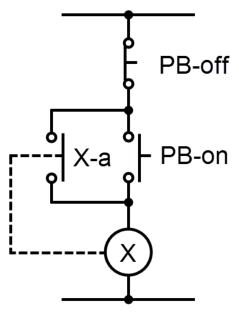

PB-on 스위치와 병렬로 접속된 보조접점 X-a의 역할은?

① 인터록 회로

② 자기유지회로

③ 전원차단회로

④ 램프점등회로

핵심 해설

PB-on과 병렬로 연결된 X-a 보조접점은 코일 X가 여자된 뒤 PB-on을 놓아도 전류가 계속 흐르게 하는 자기유지회로를 구성합니다.

학습 포인트

이 문항은 전자접촉기 제어회로에서 보조접점의 자기유지 기능을 묻습니다. PB-on을 눌렀을 때 여자된 릴레이 접점이 병렬 경로를 만들어 계속 통전되도록 하는 원리는 전동기 제어와 소방설비 제어반에서 기본적으로 사용됩니다.

선지별 해설

PB-on은 순간동작 스위치이므로 손을 떼면 원래 상태로 돌아갑니다.
코일 X가 여자되면 병렬 보조접점 X-a가 닫혀 PB-on을 우회하는 전류 경로가 형성됩니다.
이 경로 때문에 코일 X가 계속 여자 상태를 유지하므로 자기유지회로입니다.
따라서 정답은 ②입니다.
① [X] 인터록 회로는 서로 다른 동작이 동시에 발생하지 않도록 막는 회로이며, PB-on 병렬 보조접점의 직접 역할과 다릅니다.
② [O] 자기유지회로는 보조접점 X-a가 PB-on과 병렬로 닫혀 코일 여자 상태를 계속 유지하는 기능이므로 적절합니다.
③ [X] 전원차단회로는 회로를 끊어 정지시키는 기능인데, X-a 병렬접점은 전원 유지 경로를 만드는 역할입니다.
④ [X] 램프점등회로는 표시등 제어 목적의 회로이며, 그림의 X-a는 코일 유지 기능이 핵심입니다.

암기 팁

PB-on과 보조 a접점이 병렬이면 ‘자기유지’, PB-off와 직렬이면 ‘정지’ 기능으로 구분하시면 좋습니다.

맞춤 꼼수

그림에서 보조접점 X-a가 시작 버튼과 병렬로 놓여 있으면 손을 떼도 회로가 유지되는지를 생각하여 자기유지를 선택하시면 됩니다.
