40.

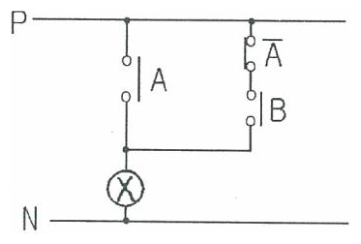

그림과 같은 릴레이 시퀀스회로의 출력식을 간략화한 것은?

① \(\overline{AB}\)

② \(\overline{A+B}\)

③ \(AB\)

④ \(A+B\)

핵심 해설

그림의 릴레이 시퀀스회로는 출력 코일 X가 A 또는 B의 병렬 동작 조건에서 여자되는 형태로 해석됩니다. 따라서 출력식은 OR 논리인 \(A+B\)로 간략화됩니다.

학습 포인트

이 문항은 릴레이 시퀀스회로의 접점 연결을 불대수 출력식으로 바꾸는 능력을 평가합니다. 시퀀스 제어회로에서는 병렬 접점의 OR 동작과 직렬 접점의 AND 동작을 정확히 구분하여야 소방전기 제어회로의 동작을 올바르게 판독할 수 있습니다.

선지별 해설

릴레이 시퀀스회로에서 직렬 접점은 AND, 병렬 접점은 OR 논리로 해석합니다.
그림에서는 출력 코일 X로 전원이 공급되는 조건이 A 또는 B의 병렬 투입 조건으로 나타나므로 출력식은 OR 형태가 됩니다.
따라서 출력식은 \(A+B\)로 정리되며 최종 답은 ④입니다.
① [X] \(\overline{AB}\)는 NAND 논리로, 그림의 병렬 접점 회로와 맞지 않습니다.
② [X] \(\overline{A+B}\)는 NOR 논리이며 접점의 병렬 투입 동작을 나타내지 않습니다.
③ [X] \(AB\)는 A와 B가 모두 동작해야 하는 직렬 AND 조건으로 병렬 경로를 반영하지 못합니다.
④ [O] 답안표 기준으로 회로의 병렬 동작은 A 또는 B 조건의 출력으로 간략화되어 \(A+B\)로 제시됩니다.

암기 팁

시퀀스 회로는 직렬 접점은 AND, 병렬 접점은 OR로 먼저 바꾸어 보시면 좋습니다.

맞춤 꼼수

그림에서 출력 코일 X로 가는 분기 경로가 병렬이면 덧셈 기호 \(+\)가 포함된 OR식부터 검토하시면 됩니다.
