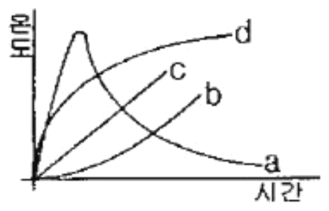

그림에서 내화조 건물의 표준 화재 온도-시간 곡선은?

① a

② b

③ c

④ d

핵심 해설

도표에서 내화조 건물의 표준 화재 온도-시간 곡선은 시간이 경과하면서 상승하여 높은 온도영역으로 완만히 이어지는 d 곡선으로 제시되어 있습니다. 따라서 답은 ④입니다.

학습 포인트

이 문항은 내화조 건물의 표준 화재 온도-시간 곡선 판별을(를) 구체적으로 판별하는 능력을 평가합니다. 표준 화재 온도-시간 곡선은 내화구조 성능시험과 구조부재의 화재저항성 평가에 사용됩니다. 내화조 건물은 일반적으로 시간이 지남에 따라 온도가 지속적으로 상승하는 표준곡선 형태와 연결되므로 그래프 형태를 구별하셔야 합니다.

선지별 해설

그림의 세로축은 온도, 가로축은 시간을 나타내며 a, b, c, d 네 곡선이 서로 다른 화재 성장 양상을 표시합니다.
내화조 건물의 표준 화재 온도-시간 곡선은 시험기준에서 사용하는 지속 상승형 곡선으로, 급격히 낮아지는 a 곡선이나 중간에서 완만해지는 b·c와 구별됩니다.
그림에서 해당 곡선은 d로 표시되어 있으므로 최종 답은 ④입니다.
① [X] a는 초기에 급상승한 뒤 빠르게 하강하는 형태로 보이며, 내화조 표준 화재 온도-시간 곡선의 지속 상승형과 다릅니다.
② [X] b는 낮은 기울기의 완만한 곡선으로 표시되어 표준 화재 온도-시간 곡선으로 제시된 d보다 온도 상승 수준이 낮습니다.
③ [X] c는 중간 정도의 상승 곡선이지만 그림에서 표준 화재 곡선으로 표시된 최상위 지속 상승 곡선은 아닙니다.
④ [O] d는 시간이 지날수록 온도가 계속 상승하는 최상위 곡선으로, 내화조 건물의 표준 화재 온도-시간 곡선에 해당합니다.

암기 팁

온도-시간 곡선 문제에서는 축의 의미를 먼저 확인하시면 좋습니다. ‘표준 화재’는 시간이 지나도 계속 상승하는 시험곡선 형태로 기억하면 하강형 곡선을 배제할 수 있습니다.

맞춤 꼼수

그림에서 가장 위쪽으로 완만하게 계속 상승하는 곡선이 d입니다. 내화시험의 표준 화재곡선은 지속 상승형이라는 단서를 이용하여 d를 선택하시면 됩니다.

AI로 작성된 해설입니다.
