그림과 같은 무접점회로는 어떤 논리회로인가?

통계 수집 중 · 0회 풀이

① AND

② OR

③ NOT

④ NAND

핵심 해설

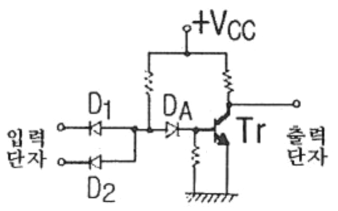

그림의 입력 다이오드와 트랜지스터 구성은 입력 조건에 따라 출력이 반전되는 NAND형 무접점 논리회로입니다.

학습 포인트

이 문항은 트랜지스터 무접점 논리회로를 평가합니다. 전기회로, 제어, 반도체 소자의 기준을 이해하면 소방전기설비의 동작 원리와 고장 판단을 더 정확히 수행할 수 있습니다. 특히 정답 판단에는 ‘NAND’와 연결되는 기준을 정확히 구별하는 능력이 필요합니다.

선지별 해설

문제의 핵심 단서는 트랜지스터 무접점 논리회로입니다. 그림의 입력 다이오드와 트랜지스터 구성은 입력 조건에 따라 출력이 반전되는 NAND형 무접점 논리회로입니다.
선택지 중 ‘NAND’이(가) 이 단서와 가장 직접적으로 대응합니다. 입력부에 다이오드가 결합되고 출력이 트랜지스터에서 반전되는 구조는 NAND 회로 여부를 먼저 확인하시면 좋습니다.
따라서 정답은 ④입니다.
① [X] 이 선택지는 정답 기준과 일치하지 않습니다. 그림의 입력 다이오드와 트랜지스터 구성은 입력 조건에 따라 출력이 반전되는 NAND형 무접점 논리회로입니다. 문제에서 요구한 핵심 단서에 해당하는 것은 ‘NAND’이므로, ‘AND’은(는) 선택지 판별상 부적절합니다.
② [X] 이 선택지는 정답 기준과 일치하지 않습니다. 그림의 입력 다이오드와 트랜지스터 구성은 입력 조건에 따라 출력이 반전되는 NAND형 무접점 논리회로입니다. 문제에서 요구한 핵심 단서에 해당하는 것은 ‘NAND’이므로, ‘OR’은(는) 선택지 판별상 부적절합니다.
③ [X] 이 선택지는 정답 기준과 일치하지 않습니다. 그림의 입력 다이오드와 트랜지스터 구성은 입력 조건에 따라 출력이 반전되는 NAND형 무접점 논리회로입니다. 문제에서 요구한 핵심 단서에 해당하는 것은 ‘NAND’이므로, ‘NOT’은(는) 선택지 판별상 부적절합니다.
④ [O] 이 선택지는 문제의 결정 단서와 직접 대응합니다. 그림의 입력 다이오드와 트랜지스터 구성은 입력 조건에 따라 출력이 반전되는 NAND형 무접점 논리회로입니다. 따라서 ‘NAND’은(는) 정답 기준에 부합합니다.

암기 팁

입력부에 다이오드가 결합되고 출력이 트랜지스터에서 반전되는 구조는 NAND 회로 여부를 먼저 확인하시면 좋습니다.

맞춤 꼼수

문항에서 트랜지스터 무접점 논리회로와 관련된 표현이 보이면 먼저 ‘NAND’과(와) 연결되는 기준을 확인하시는 것이 좋습니다. 비슷한 용어·수치가 함께 제시될 때에는 그림의 입력 다이오드와 트랜지스터 구성은 입력 조건에 따라 출력이 반전되는 NAND형 무접점 논리회로입니다.
